Wilo Yonos MAXO 40/0,5-16 PN6/10 [2120648]

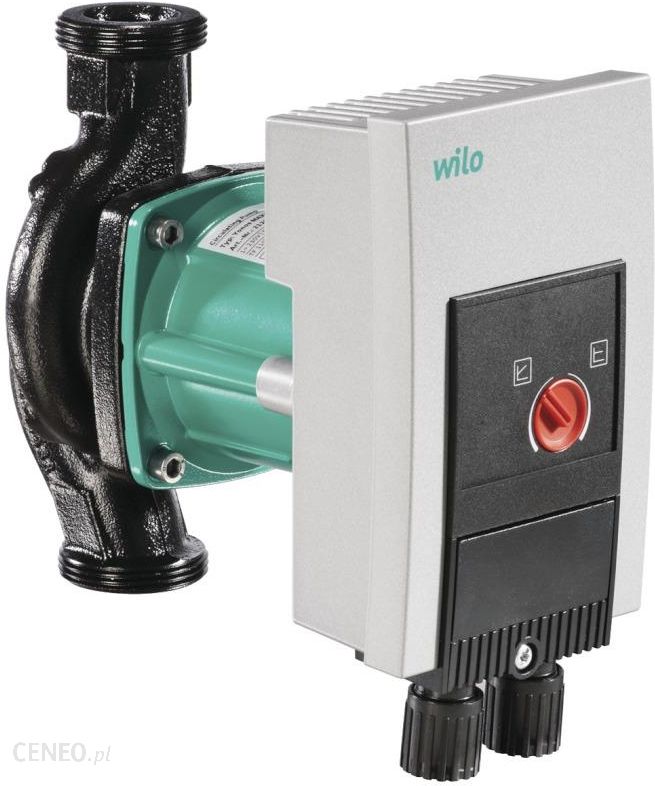

Wilo Yonos MAXO 40/0,5-16 PN6/10 [2120648] – pompa obiegowa o wysokiej sprawności i nowoczesnym sterowaniu

Wybierając pompę obiegową do instalacji grzewczych lub chłodniczych, liczy się nie tylko moc, ale też sposób regulacji i niezawodność pracy. Wilo Yonos MAXO 40/0,5-16 PN6/10 [2120648] to bezdławnicowa pompa obiegowa z silnikiem EC oraz automatycznym dopasowaniem wydajności do warunków pracy. Dzięki temu urządzenie pomaga utrzymać stabilne parametry instalacji przy jednoczesnym ograniczaniu strat energii.

Model ten jest przeznaczony do zastosowań w wodnych instalacjach grzewczych różnych systemów, a także do obiegów w instalacjach klimatyzacyjnych i zamkniętych obiegach chłodzenia. Sprawdza się również w przemysłowych instalacjach cyrkulacyjnych, gdzie liczy się powtarzalność pracy oraz czytelna diagnostyka.

W praktyce oznacza to, że pompa nie jest „ustaw i zapomnij”, tylko element inteligentnie zarządzający przepływem. Wbudowany układ sterowania umożliwia wybór trybu pracy, a wyświetlacz LED/LCD informuje o zadanej wysokości podnoszenia oraz komunikatach o awariach.

Budowa i sposób działania – co wyróżnia bezdławnicowy model Wilo

To bezdławnicowa pompa obiegowa z przyłączem gwintowanym lub kołnierzowym, zaprojektowana tak, aby ograniczać ryzyko typowych problemów eksploatacyjnych. Zastosowanie silnika EC oraz automatycznego dopasowania wydajności ułatwia pracę w zmiennych warunkach instalacji.

Wilo Yonos MAXO 40/0,5-16 jest wyposażona w rozwiązania, które wspierają serwis i wymianę: ustawienia można łatwo wprowadzić podczas zastępowania standardowej pompy nieregulowanej – z wykorzystaniem wstępnie wybieranego stopnia prędkości obrotowej, np. w układach typu Wilo-TOP-S.

Na uwagę zasługuje także zasilanie i łączenie – złącze elektryczne z wtyczką Wilo ułatwia montaż i redukuje błędy podłączeniowe. Dodatkowo przewidziano zintegrowane pełne zabezpieczenie silnika, a także funkcje łagodnego rozruchu i deblokady.

Istotnym elementem konstrukcyjnym jest powłoka kataforetyczna (KTL) na korpusie pompy, która pomaga zapobiegać korozji w sytuacji tworzenia się kondensatu.

Regulacja pracy i funkcje automatyczne – tryby p-c oraz p-v

Wilo Yonos MAXO 40/0,5-16 PN6/10 pozwala pracować w kilku wariantach regulacji, dzięki czemu użytkownik może dopasować zachowanie pompy do charakterystyki instalacji. Producent przewiduje trzy podejścia do sterowania: regulację wg stałej różnicy ciśnień, regulację wg zmiennej różnicy ciśnień oraz pracę na stałej prędkości obrotowej z określoną liczbą stopni.

Do dyspozycji są tryby: p-c (regulacja wg stałej różnicy ciśnień), p-v (regulacja wg zmiennej różnicy ciśnień) oraz n (stała – 3 stopnie prędkości obrotowej). Taki zestaw ułatwia dobór pompy zarówno do instalacji o bardziej przewidywalnym zapotrzebowaniu, jak i do układów, w których warunki zmieniają się w czasie.

Użytkownik dokonuje ustawień za pomocą pokrętła: możliwe jest ustawianie rodzaju pracy, mocy pompy (wysokości podnoszenia) oraz stopni prędkości obrotowej. Wbudowane funkcje automatyczne obejmują płynne dopasowanie wydajności w zależności od wybranego trybu pracy.

W codziennym użytkowaniu liczą się również funkcje wspierające rozruch i trwałość: łagodny rozruch, funkcja deblokady oraz pełne zintegrowane zabezpieczenie silnika.

Diagnostyka, sygnalizacja awarii i komfort obsługi

Jednym z praktycznych atutów modelu jest czytelna sygnalizacja pracy i awarii. Pompa posiada wyświetlacz segmentowy LCD, który pokazuje wysokość podnoszenia oraz kody błędów. Dodatkowo wyświetlacz wspiera wskazanie ustawionego stopnia prędkości obrotowej (C1, C2 lub C3).

Na poziomie komunikatów dla użytkownika przewidziano świetlną sygnalizację awarii oraz zbiorczą sygnalizację awarii w formie bezpotencjałowego styku rozwiernego. To rozwiązanie ułatwia integrację z systemami monitoringu i automatyki budynku, a także pozwala szybciej reagować na nieprawidłowości.

Warto też zwrócić uwagę na sposób podłączenia elektrycznego: przewidziano złącze z wtyczką Wilo, a także szybkozłącze elektryczne z zabezpieczeniem przed wyrwaniem. Dla montażu oznacza to większą pewność połączeń i sprawniejsze czynności serwisowe.

W codziennej eksploatacji liczy się również powłoka KTL na korpusie pompy – pomaga ograniczać skutki kondensacji, co jest ważne zwłaszcza w instalacjach, w których warunki pracy mogą być zmienne.

Dane techniczne i warianty przyłącza – DN 40 oraz kołnierz PN 6/10

Wilo Yonos MAXO 40/0,5-16 to model o średnicy nominalnej przyłącza DN 40 oraz nominalnym zakresie wysokości podnoszenia od 0,5 do 16 m. Oznaczenie typu w praktyce opisuje zarówno przyłącze, jak i zakres pracy pompy, co ułatwia dobór do instalacji.

Wersja PN6/10 jest dopasowana do standardowych rozwiązań kołnierzowych i współpracuje z odpowiednimi przeciwkołnierzami. W przypadku pomp kołnierzowych dostępne są wersje kołnierzy zależnie od średnicy nominalnej – dla DN 40 do DN 65 producent przewiduje kołnierz kombinowany PN 6/10 (kołnierz PN 16 wg EN 1092-2) do przeciwkołnierzy PN 6 i PN 16.

Jeżeli instalacja wymaga wariantu gwintowanego, pompa jest dostępna również z przyłączem gwintowanym – wówczas w zakresie dostawy przewidziano uszczelki. W obu przypadkach pompa jest projektowana tak, aby zapewnić stabilność pracy w obiegach wymagających precyzyjnego sterowania.

Zastosowanie w instalacjach grzewczych, klimatyzacyjnych i przemysłowych

Wilo Yonos MAXO 40/0,5-16 PN6/10 [2120648] jest przeznaczona do obiegów wodnych w instalacjach grzewczych wszystkich systemów. To oznacza szerokie możliwości wykorzystania w budynkach i układach technicznych, gdzie wymagane jest utrzymanie właściwego przepływu oraz sprawna praca w zmiennych warunkach.

Pompa może pracować także w instalacjach klimatyzacyjnych oraz w zamkniętych obiegach chłodzenia. W takich zastosowaniach szczególnie istotna jest odporność na kondensat – wspiera ją powłoka kataforetyczna (KTL) na korpusie pompy.

Producent wskazuje również zastosowania w przemysłowych instalacjach cyrkulacyjnych. Tam liczy się nie tylko wydajność, ale również bezpieczeństwo i możliwość sygnalizacji awarii do systemów zewnętrznych.

Jeśli planujesz modernizację, pompa ułatwia wymianę nieregulowanych jednostek – dzięki możliwości ustawienia stopnia prędkości obrotowej oraz czytelnym komunikatom na wyświetlaczu.

Zakres dostawy i wyposażenie – montaż bez zbędnych komplikacji

W zakresie dostawy znajduje się pompa oraz instrukcja montażu i obsługi. W zależności od typu przyłącza uwzględniono elementy potrzebne do poprawnego montażu: przy przyłączu gwintowanym są to uszczelki, natomiast przy średnicach nominalnych DN 40–DN 65 przewidziano podkładki do śrub kołnierza.

W praktyce ułatwia to szybkie uruchomienie instalacji i ogranicza ryzyko braków w zestawie. Dla wersji gwintowanej przewidziano także złączki gwintowane, a dla kołnierzowej – przeciwkołnierze oraz elementy wyrównawcze.

• Odlew pod klucz na korpusie pompy (w pompach z przyłączem gwintowanym)
• Szybkozłącze elektryczne z wtyczką Wilo oraz zabezpieczeniem przed wyrwaniem

Dodatkowo jako wyposażenie dodatkowe można spotkać izolację termiczną, gdy warunki pracy instalacji tego wymagają. Dzięki temu pompa może lepiej współpracować z systemem pod kątem strat ciepła oraz stabilności temperatury medium.

Warto pamiętać, że zgodnie z oznaczeniem typu, dobór wariantu kołnierza zależy od średnicy nominalnej – dla DN 40 do DN 65 przewidziano kołnierz kombinowany PN 6/10 (kołnierz PN 16 wg EN 1092-2) do przeciwkołnierzy PN 6 i PN 16.
