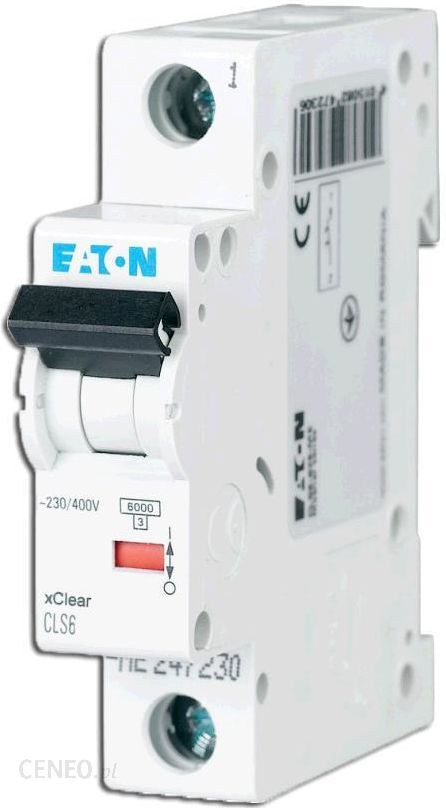

Eaton Wyłącznik nadprądowy CLS6-B16-B SA270340

Eaton CLS6-B16-B SA270340 – wyłącznik nadprądowy klasy B do instalacji 1-fazowych

Jeśli budujesz lub modernizujesz domową instalację elektryczną, potrzebujesz zabezpieczenia, które zadziała wtedy, gdy prąd przekroczy bezpieczny poziom. Eaton Wyłącznik nadprądowy CLS6-B16-B SA270340 to kompaktowy wyłącznik nadprądowy klasy B o charakterystyce odpowiedniej dla wielu typowych obciążeń w mieszkaniu. Sprawdza się jako element ochrony obwodów 1-fazowych, gdzie liczy się przewidywalne wyzwalanie i zgodność z obowiązującymi standardami.

Producent przewidział go do zastosowań w instalacjach domowych jako ogranicznik przepięć do zastosowań w mieszkaniu oraz element zapewniający właściwą ochronę w razie przeciążenia czy zwarcia. W praktyce oznacza to, że w systemie rozdzielczym możesz liczyć na stabilną pracę i dopasowanie do typowych komponentów spotykanych w rozdzielnicach.

Warto też zwrócić uwagę na to, że konstrukcja i wygląd zewnętrzny serii CLS6 zostały dopasowane konturem do wyłączników różnicowoprądowych z linii CFI6 i CKN6. Dzięki temu montaż w rozdzielnicy jest bardziej spójny, a całość wygląda estetycznie oraz działa w przewidywalny sposób.

Zabezpieczenie w razie zwarcia: 6 kA i zgodność z normami

W sytuacji awaryjnej kluczowe jest to, jak wyłącznik zachowa się przy zwarciu. Eaton Wyłącznik nadprądowy CLS6-B16-B SA270340 ma znamionową zwarciową zdolność łączeniową 6 kA, zgodnie z IEC/EN 60898. To parametr, który wpływa na odporność urządzenia na prądy zwarciowe i bezpieczeństwo całego obwodu.

Dodatkowo producent podaje również zgodność z wymaganiami dla innych zastosowań w standardzie IEC/EN 60947-2, gdzie znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA. Takie podejście pomaga utrzymać spójność wymagań w instalacjach, w których liczy się zgodność z normami oraz przewidywalność zachowania zabezpieczenia.

Na uwagę zasługuje także wysoka selektywność w stosunku do zabezpieczenia topikowego poprzedzającego. Wynika ona z niewielkiej energii przepuszczanej, co przekłada się na mniejszą ingerencję w dalsze części instalacji i ograniczenie skutków awarii.

Elastyczny montaż: zasilanie z góry lub z dołu, możliwość oszynowania i osprzętu

W rozdzielnicach liczy się ergonomia montażu. Ten model pozwala na podłączenie zasilania dowolne (z góry lub z dołu), dzięki czemu łatwiej dopasować układ przewodów do konkretnej rozdzielnicy i sposobu prowadzenia instalacji.

Wyróżnikiem są też zaciski przyłączeniowe typu windowe: górne i dolne. Ułatwia to wygodne wprowadzanie przewodów, a także pomaga zachować porządek w torach prądowych. Dodatkowo istnieje możliwość oszynowania z góry i z dołu, co bywa istotne w większych rozdzielniach lub tam, gdzie planuje się rozbudowę.

Jeśli w projekcie przewidziano rozbudowę o elementy sterujące, Eaton CLS6-B16-B daje taką możliwość. Producent wskazuje m.in. zamocowanie styków pomocniczych Z-AHK i Z-NHK z lewej strony, a także możliwość dobudowy z boku wyzwalacza wzrostowego Z-ASA /. oraz wyzwalacza podnapięciowego Z-USA /. To praktyczne rozwiązania, które ułatwiają realizację funkcji dodatkowych w instalacji.

• Podłączenie zasilania: z góry lub z dołu
• Oszynowanie: z góry i z dołu

Koordynacja izolacji i odstęp zestyków 4 mm

Bezpieczeństwo to nie tylko parametry prądowe. Ważnym elementem jest też sposób rozłączenia w warunkach awaryjnych oraz zachowanie odpowiednich odstępów. Eaton Wyłącznik nadprądowy CLS6-B16-B SA270340 spełnia wymagania koordynacji izolacji, a producent podaje odstęp zestyków 4 mm. To istotne, gdy zależy Ci na pewniejszym elektrycznym rozłączeniu.

W praktyce taki detal konstrukcyjny ma znaczenie szczególnie w instalacjach, gdzie urządzenia pracują w warunkach zmiennych, a użytkownik oczekuje stabilności działania przez cały okres użytkowania. Dobrze dobrany wyłącznik nadprądowy pomaga ograniczać ryzyko awarii w rozdzielnicy i zwiększa poziom ochrony obwodów.

Jeżeli planujesz pracę z systemami, w których liczy się zgodność i przewidywalność, ten model wpisuje się w założenia nowoczesnego doboru zabezpieczeń.

Warianty napięcia stałego DC i praca w instalacjach z 48 V DC

Producent przewiduje również zastosowania z napięciem stałym. Dla standardowej wersji CLS6 podaje maksymalne napięcie stałe do 48 V DC (na bieg.). To ważne, jeśli w Twojej instalacji pojawiają się obwody DC lub elementy zasilane prądem stałym.

W przypadku wyższego napięcia stałego należy używać wariantu CLS6-DC. W takim układzie kluczowe jest zachowanie polaryzacji zgodnie z przykładowymi schematami połączeń podanymi przez producenta. Dla wersji CLS6-DC producent podaje znamionowe napięcie stałe 250 V (na bieg.), = 4 ms.

To daje możliwość dopasowania zabezpieczenia do charakterystyki instalacji, w której mogą występować różne poziomy napięć oraz wymagania dotyczące czasu reakcji i parametrów pracy.

Do jakich obwodów sprawdzi się Eaton CLS6-B16-B w praktyce?

Ten wyłącznik nadprądowy klasy B 16A jest projektowany tak, aby dobrze współpracował z typowymi urządzeniami spotykanymi w gospodarstwach domowych. Dzięki charakterystyce B oraz dopasowaniu do standardowych rozwiązań w rozdzielnicach, często wybierany jest jako element ochrony obwodów 1-fazowych.

W praktyce docenisz również dopasowanie wyglądu i konturu do wyłączników różnicowoprądowych serii CFI6 i CKN6. To ułatwia budowę czy przebudowę rozdzielnicy tak, aby poszczególne elementy tworzyły spójną całość.

Jeśli zależy Ci na rozwiązaniu, które zapewnia selektywność, poprawną koordynację izolacji i elastyczny montaż (zasilanie z góry lub z dołu, zaciski okienkowe, możliwość oszynowania), Eaton Wyłącznik nadprądowy CLS6-B16-B SA270340 będzie rozsądnym wyborem do codziennych zastosowań w mieszkaniu.

Dlaczego warto wybrać ten model zamiast przypadkowego zamiennika?

Wybór zabezpieczenia do instalacji nie powinien być przypadkowy. Eaton CLS6-B16-B to produkt, który łączy parametry prądowe (m.in. 6 kA) z rozwiązaniami konstrukcyjnymi wspierającymi bezpieczne rozłączenie. Dodatkowo producent przewidział kompatybilność z osprzętem, jak styki pomocnicze czy wyzwalacze, co ułatwia rozbudowę funkcji.

Do tego dochodzi praktyczny aspekt montażu: windowe zaciski górne i dolne, możliwość równoległego podłączenia przewodów i szyny fazowej oraz opcje oszynowania. Takie cechy pomagają skrócić czas pracy instalatora i ograniczyć ryzyko błędów przy okablowaniu.

W efekcie otrzymujesz wyłącznik, który został zaprojektowany z myślą o typowych wymaganiach instalacji mieszkaniowych oraz o wygodnej, przewidywalnej pracy w rozdzielnicy.
